美国 Dytran 3100D24 通用型加速度传感器产品说明书

1. 产品概述

Dytran 3100D24 是一款高性能、通用型的压电式（IEPE）加速度传感器。它采用坚固耐用的钛合金外壳和剪切式压电晶体设计，能够在恶劣的工业环境下提供稳定可靠的振动测量数据。该传感器内置微型集成电路，可直接与大多数支持恒流源（ICP®）的数据采集系统兼容，无需外置电荷放大器，简化了安装和测量流程。

2. 主要特性
- 型号： 3100D24
- 灵敏度： 100 mV/g（典型值）
- 测量范围： ±50 g（峰值）
- 频率响应： 0.5 Hz 至 10,000 Hz（±5%）
- 供电方式： 恒定电流源，18 至 30 VDC，2 至 20 mA（典型值 4 mA）
- 输出阻抗： <100 欧姆
- 线性度： ≤1%
- 横向灵敏度： ≤5%
- 安装方式： 标准10-32 UNF中心通孔，提供优异的底座应变隔离
- 外壳材料： 钛合金
- 密封等级： 焊接密封，提供良好的环境防护
- 工作温度范围： -54°C 至 +121°C
- 重量： 约 20 克

3. 应用领域
Dytran 3100D24 因其宽频响、高灵敏度和坚固性，广泛应用于以下领域：

• 机械设备状态监测与预测性维护
• 模态分析与结构测试
• 产品环境应力筛选（ESS）与可靠性测试
• 汽车、航空航天部件振动测试
• 一般工业振动测量与分析

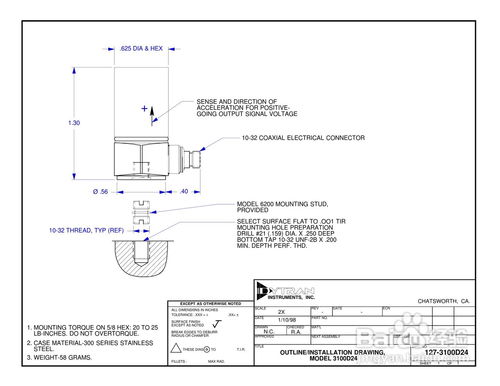

4. 安装与接线指南
1. 安装： 使用提供的10-32 UNF螺钉，通过传感器底部的中心通孔将其牢固安装于清洁、平整的测试表面。建议使用安装扭矩约为 1.7 N·m（15 in-lb）以确保良好的机械耦合。
2. 接线： 传感器采用同轴电缆连接。中心导体（信号线）连接至数据采集系统的信号输入端，外层屏蔽层连接至系统地。必须确保数据采集系统能为传感器提供符合规格的恒定电流激励（ICP®电源）。
3. 注意事项： 避免在安装时使传感器底座承受过大的扭力或弯曲应力。确保电缆连接牢固，防止在测试过程中因电缆晃动引入噪声。

5. 校准与维护
- Dytran 3100D24 在出厂前均已进行精确校准，并随附校准证书。
- 建议根据使用频率和工况，定期（例如每年）将传感器送至有资质的实验室进行再校准，以确保测量精度。
- 清洁时，请使用不起毛的软布蘸取温和的溶剂擦拭外壳。避免使用可能损坏钛合金外壳或电缆的化学试剂。

6. 订购信息
标准配置包括 Dytran 3100D24 加速度传感器一台、10-32 UNF 安装螺钉一枚及工厂校准证书一份。可选配件包括多种长度和接口的低噪声同轴电缆。

免责声明： 本说明书内容基于产品发布时的技术规格，Dytran Instruments Inc. 保留在不另行通知的情况下修改产品设计的权利。为确保最佳性能和安全性，请在最终应用前参考最新的官方技术文档。

制造商： Dytran Instruments Inc.
地址： [美国制造商地址]
网址： [制造商官方网站]
