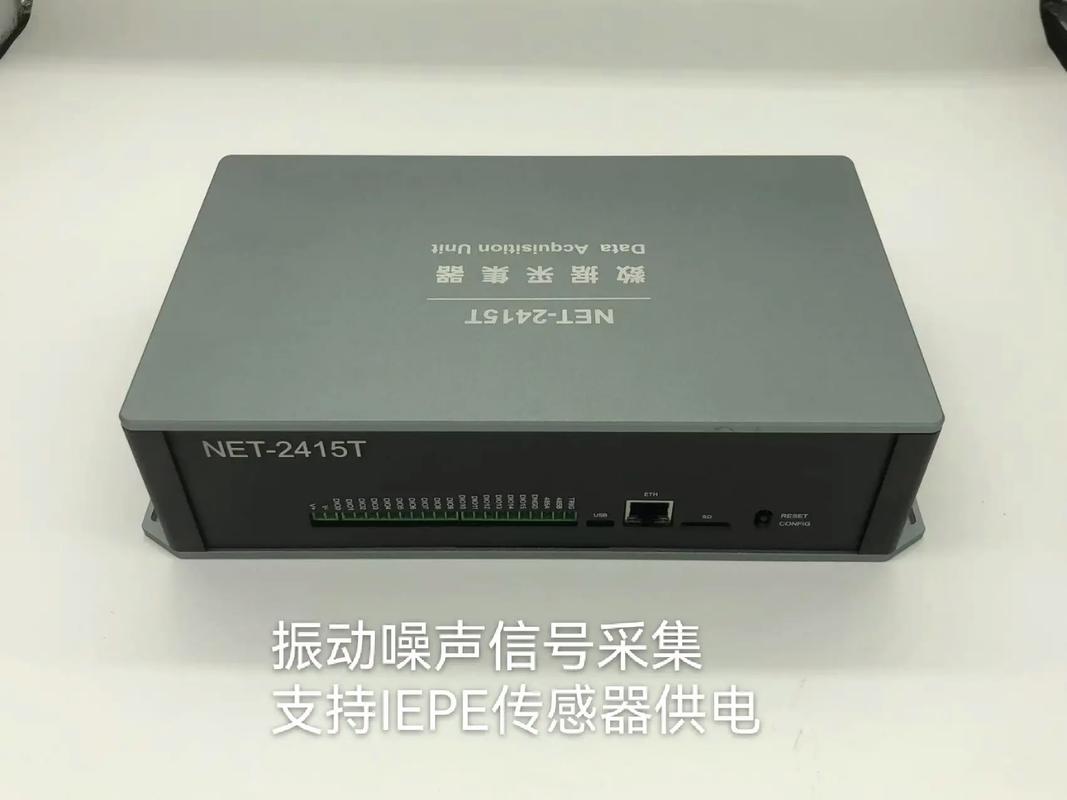

千兆网16通道256k同步采集 支持IEPE型加速度传感器的专业解决方案

在工业测量、结构健康监测、振动分析等领域，对多通道、高采样率同步采集的需求日益增长。千兆网16通道256k同步采集系统，以其高速传输、精确同步和广泛的传感器兼容性，成为工程师和研究人员的重要工具。本文将详细介绍该系统的核心特性，特别是对IEPE型加速度传感器及通用加速度传感器的支持，并探讨其典型应用。

一、系统概述

千兆网16通道256k同步采集系统是一种基于以太网（千兆网）的高性能数据采集设备。它提供16个独立通道，每通道最高采样率可达256kS/s（每秒256,000个采样点），且所有通道之间实现严格的同步采样，确保多通道信号在时间上完全对齐。通过千兆网接口，采集数据可以高速传输至上位机，满足实时监控和大容量存储的需求。

该系统通常采用模块化设计，内置信号调理电路，可直接连接多种传感器，尤其适合需要高密度、高速度同步测量的场景。

二、核心特性与优势

1. 16通道同步采集

• 所有16个通道共享同一时钟源，实现通道间零相位误差，适合相控阵、波束成形、模态分析等对相位一致性要求严苛的应用。
• 256kS/s的高采样率能够捕获高频振动、冲击和瞬态信号，最高分析频率可达100kHz以上（根据奈奎斯特定理）。

2. 千兆网高速数据传输

• 通过标准千兆以太网接口，理论带宽高达1Gbps，可实时传输全部16通道的原始数据（以16位分辨率、256kS/s计算，总数据率约8MB/s，远低于千兆网极限），确保无丢包、低延迟。
• 支持TCP/IP、UDP等协议，便于远程控制和分布式组网，特别适合大型结构的多点监测。

3. 灵活的传感器支持：IEPE型与通用加速度传感器

• IEPE型加速度传感器：IEPE（Integrated Electronics Piezo-Electric）传感器内置电荷放大器，输出低阻抗电压信号，通常需要恒流源供电（典型4mA，18-30V）。本采集系统为每通道提供可编程恒流源（如4mA），直接为IEPE传感器供电，同时通过隔直电容提取交流信号，无需外部调理器，简化了布线。
• 通用加速度传感器：对于电荷输出型压电传感器或电压输出型传感器，系统可配置为交流耦合或直流耦合，并可选配电荷放大器模块。用户可根据传感器类型灵活设置输入模式（IEPE/AC/DC），兼容各种品牌和型号。
• 这种兼容性大大降低了系统集成成本，用户无需更换现有传感器，即可升级到高性能采集平台。

4. 高精度与抗干扰设计

• 采用24位或16位高分辨率ADC，结合低噪声前置放大，确保微弱的加速度信号被准确量化。
• 每通道独立屏蔽和差分输入，有效抑制共模干扰，适合工业现场等恶劣电磁环境。
• 内置抗混叠滤波器，截止频率自动跟随采样率，保证信号完整性。

5. 同步触发与多设备扩展

• 支持外部触发、软件触发和定时触发，可与其它设备（如激振器、编码器）同步。
• 通过千兆网交换机，可级联多台采集设备，扩展至数百通道，且所有通道保持同步，满足大规模测试需求。

三、典型应用场景

• 模态分析与结构测试：16通道同步采集可同时测量多个加速度测点，配合力锤或激振器，快速获取频响函数和模态参数。IEPE传感器因其轻便、抗干扰，成为此领域的标准选择。
• 旋转机械故障诊断：监测齿轮箱、轴承、电机等振动，256k采样率能捕捉早期故障的高频冲击特征，16通道覆盖多个轴承座和方向。
• NVH（噪声、振动与声振粗糙度）测试：在汽车、家电等行业，同步采集加速度和麦克风信号，分析振动噪声源。
• 土木结构健康监测：桥梁、大坝、高层建筑的多点长期监测，通过千兆网远程传输数据，IEPE传感器可户外长期安装。
• 冲击与瞬态测试：如跌落测试、爆炸冲击，高采样率确保峰值和脉宽准确记录。

四、选型与配置建议

1. 传感器匹配：确认传感器类型（IEPE或电荷型）。若为IEPE，选择带恒流源输入的采集卡；若为电荷型，需外置或内置电荷放大器。
2. 采样率与通道数：根据待测信号最高频率选择采样率（通常>2.56倍），16通道可满足多数中型测试。
3. 同步要求：若需多设备同步，确保采集器支持IEEE 1588 PTP或外部时钟同步。
4. 软件与驱动：选择提供API（如LabVIEW、Python、C++）和现成分析软件的采集系统，便于二次开发和快速部署。

五、结论

千兆网16通道256k同步采集系统，凭借其高速同步采集、千兆网实时传输以及对IEPE型和通用加速度传感器的灵活支持，为振动与冲击测量提供了完整、高效的解决方案。无论是实验室研发还是工业现场监测，它都能帮助用户获得精确、可靠的数据，推动技术创新与故障预防。随着物联网和工业4.0的发展，这类采集系统将在智能传感和预测性维护中发挥更大作用。
